Category
Drilling machine
Type
for deep holes for moulds
Made
Model
INDEX 3000 ProM
Capacity
3000x1500x700+1650mm mm118,11x59,06x27,56+64,96mm in

Technical specifications

Metric Imperial
WORKING CAPACITY
Longitudinal (X)
3000 mm118,11 in
Vertical (Y)
1500 mm59,06 in
Cross (Z)
700 mm27,56 in
Profondità di foratura (V)
1650 mm64,96 in
Inclinazione Testa di foratura ( C)
17,5/30 °
Table rotation (B)
360.000x0,001 °

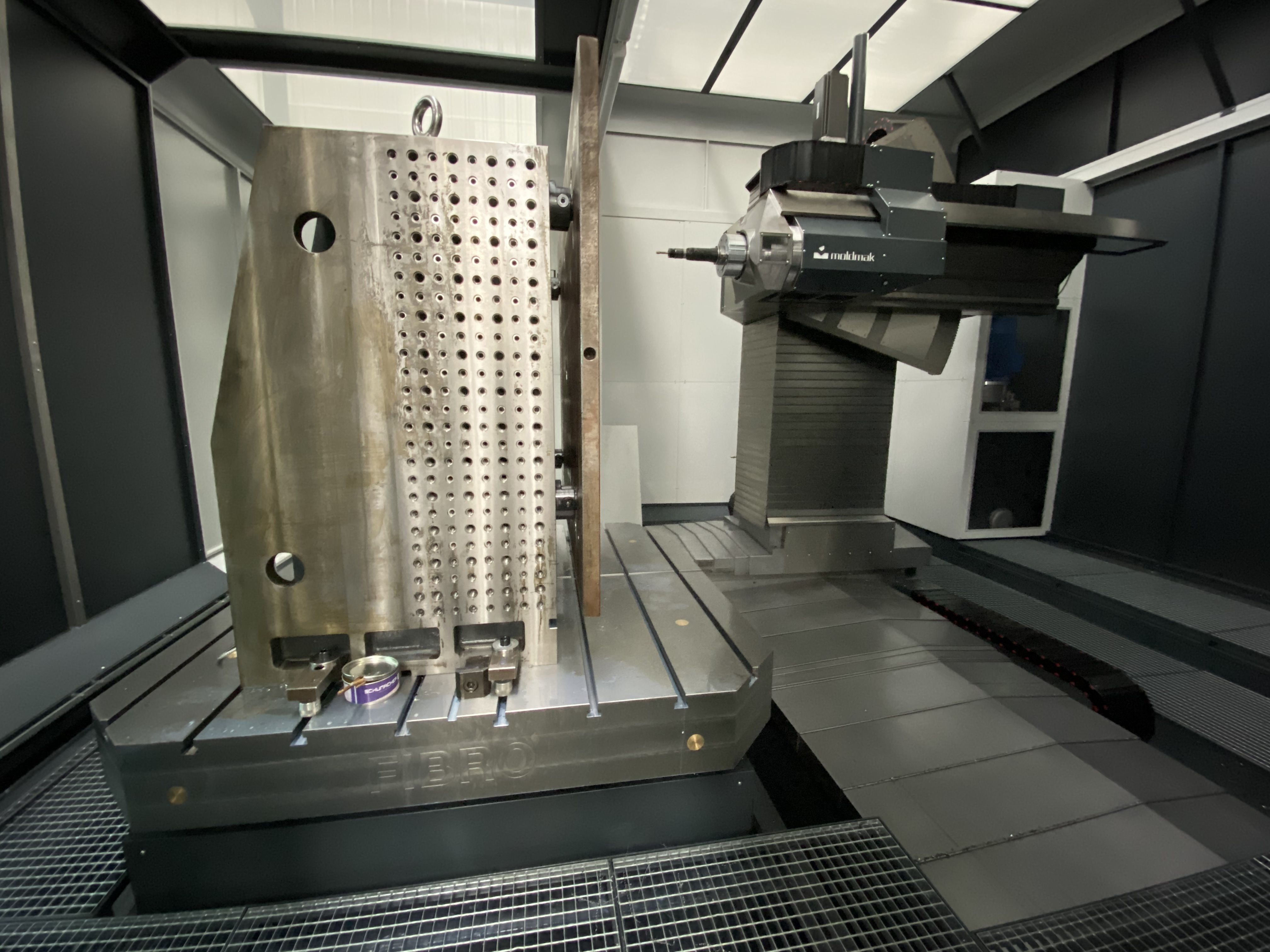

TABLE
Rotating speed
6,7 Rpm
Surface
2000x2000 mm78,74x78,74 in
Accuracy (B axis)
0,001 °
Capacity
26.000 Kg
Notes
doppio motore, doppio pignone
FEEDS
B
6,7 Rpm
Rapid X
in G0 fino a 45 m/minin G0,00 fino a 1.771,65 ipm
Rapid Y
in G0 fino a 45 m/minin G0,00 fino a 1.771,65 ipm
Rapid Z
in G0 fino a 45 m/minin G0,00 fino a 1.771,65 ipm
X
12 m/min472,44 ipm
Y
12 m/min472,44 ipm
Z
12 m/min472,44 ipm
CNC
CNC
Heidenhain 640
Measuring system
Righe ottiche su tutti gli assi (anche W)
UNITà DI FORATURA
Spindle power
36/54 Kw
Rotating speed
8000 (opt. 10.000) Rpm
Torque
fino a 612 Nm
Inclinazione Testa di foratura ( C)
-17,5/+30 °
Notes
HSK100A, 100Bar / 100lt/min
Spindle power
fino a 54 Kw
Rotating speed
HSK100 fino a 10.000 Rpm / HSK63A fino a 14.000 Rpm
Torque
fino a 612 Nm
Inclinazione Testa di fresatura ( C)
-17,5/+30° - optional -30/+30 °
Refrigerazione interna mandrino
100Bar, 100Lt/min standard Bar

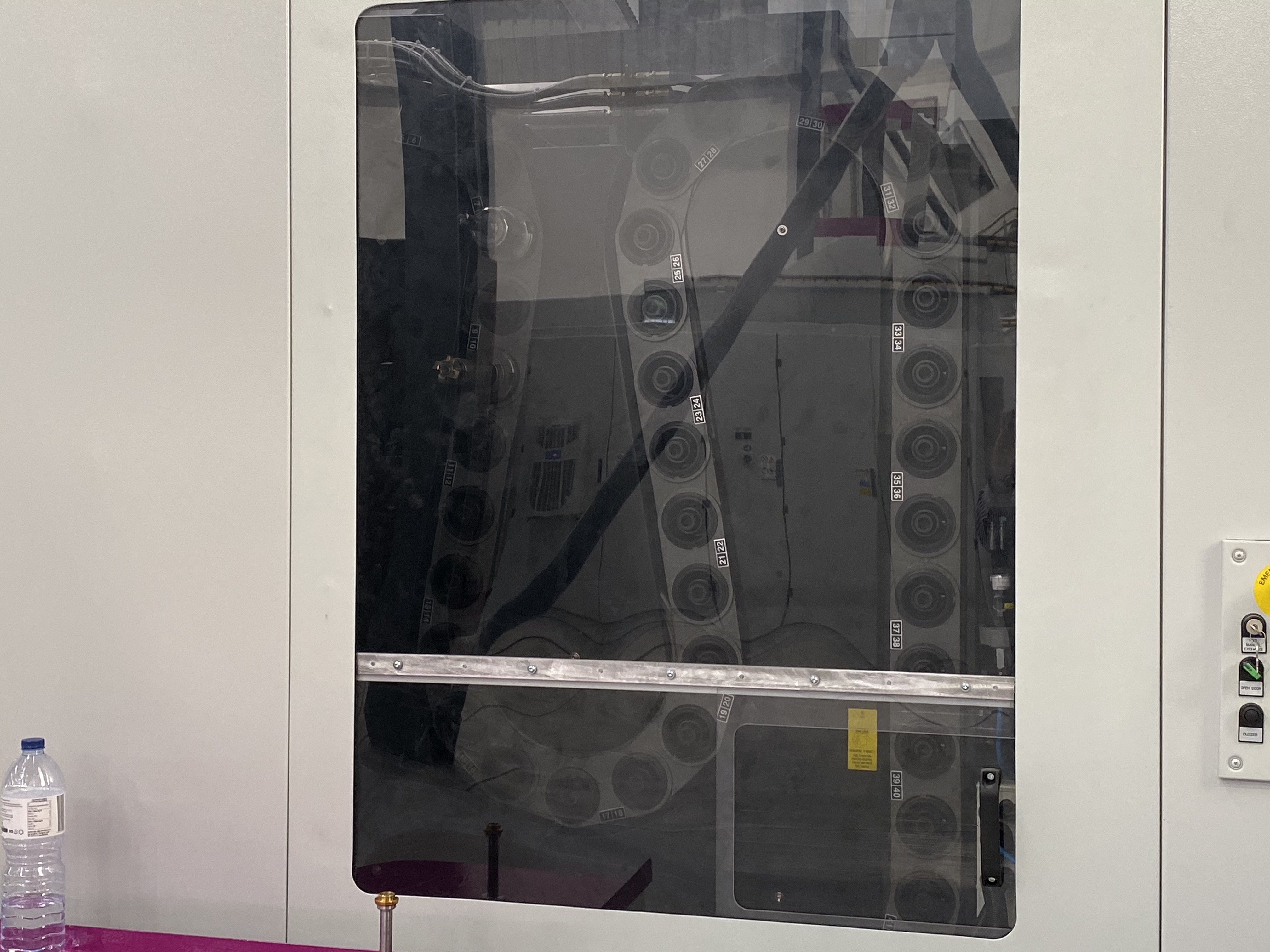

ATC FRESATURA
Positions
60
Tool taper
HSK100A
Max tool lenght
475 mm18,70 in
Max tool diameter
120 mm4,72 in
Max diam with free adiacent space
230 mm9,06 in
SISTEMA REFRIGERANTE
Capacità vasca
2000+3000 (tot 5000) l
Capacity
100 l/min
Pressione
100 Bar
Filtration unit
N.2 Vasce di filtraggio per totali 5000 litri (capacità 2000 lt + 3000 lt) • N.1 vasca da 3000 litri che raccoglie gli oli provenienti dalla lavorazione filtrando (10µm) le parti metalliche, + N.1 vasca da 2000 litri con chiller dedicato per mantenere sotto controllo la temperatura dell’olio (o del refrigerante) che andrà in macchina pulito ed alla giusta temperatura migliorando la qualità del foro, e la durata dell’utensile • Filtro a carta con pompa a bassa pressione
EXTRA
Unità di fresatura
Yes
Lunette
2
Machine weight
≈50.000 kg
Tavola 4° asse
si
Chiller
si
Foratura punta cannone
si
Note
PRONTA CONSEGNA
Chip conveyor
si
